4.1 Éléments de base d'un graphique

Pour commencer, voici un graphique sous forme de barres qui reprend les statistiques d'une coupe du monde de football, vues dans la séance précédente. Ce graphique nous servira d’exemple afin d’introduire les différents éléments de base constitutifs d’un graphique Excel.

Cliquez sur les icônes sur le graphique ci-dessous pour voir la légende des éléments de base constitutifs d’un graphique Excel :



Ces différents éléments peuvent être modifiés et être mis en forme selon diverses façons que nous allons voir dans cette séance. Comme pour la séance précédente, la pratique est importante pour assimiler les différents concepts de ce cours. Nous comptons sur votre sérieux pour entreprendre les exercices et visionner les vidéos qui suivent afin que celui-ci vous soit le plus profitable !

4.2 Graphiques pour des séries de nombres répartis selon des catégories

Nous allons continuer avec le même exemple pour illustrer ce type de séries. Les types de graphique adaptés à ce type de données sont les suivants :

  • Graphiques à barres
  • Graphiques en secteurs
  • Graphiques radar, etc.

Graphiques à barres

Nous commencerons par illustrer la création de graphiques par un graphique à barres (horizontales).

icone à vous de jouer À vous de jouer ! Créer un graphique

  1. Téléchargez le fichier Seance4Graphiques, sauvegardez le dans un répertoire de votre choix (Documents par exemple), puis ouvrez le avec Excel. Sélectionnez la feuille « Foot ».

    2. Cliquer ici pour télécharger le fichier Seance4Graphiques

  2. Créez un graphique à barre 2D, en allant dans insertion / histogramme.

    3. symbole play video Démonstration : Créer un graphique de type barres 2D


  3. Vérifiez que vous obtenez le résultat suivant :

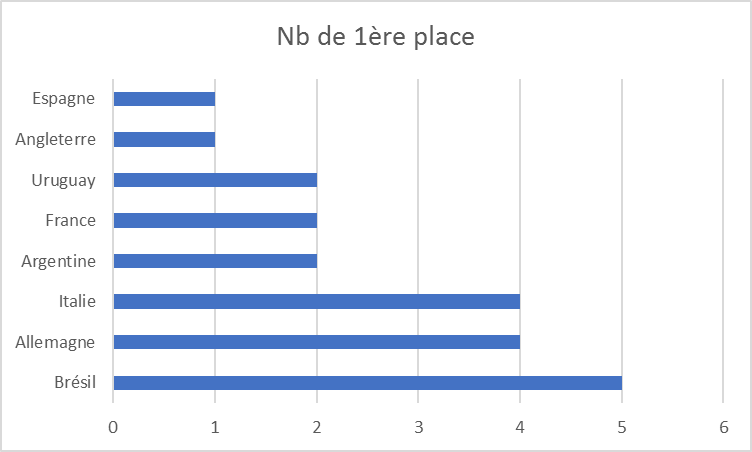

    4. Capture d'écran montrant le graphique attendu


Mise en forme personnalisée

Il est possible d'ajouter des informations sur le graphique comme le titre des axes, l'étiquette des données, la légende etc.:

  • Clic sur le graphique
  • Clic sur Capture d'écran montrant les différents éléments de la mise en forme personnalisée ( en cliquant sur "Eléments de graphique)

  • Clic sur les champs que vous souhaitez ajouter
  • Modifier les valeurs de ces champs avec un Double Clic dans la zone de texte de chacun d'entre eux

Changer la mise en forme d'un graphique

  • Clic sur le graphique

  • Clic surSymbole "pinceau" : différents styles automatiques et palettes de couleurs vous sont proposés.


symbole play video Démonstration : Mettre en forme un graphique Partie 1



Nous avons représenté la série "Nb de 1ère place". Nous pouvons également ajouter, pour chaque pays, une deuxième barre correspondant à la série "Nb de 2ème place".

icone à vous de jouer À vous de jouer ! Mettre en forme un graphique

(Pour ajouter une nouvelle série, il suffit de reprendre la procédure décrite plus haut)

  1. Clic droit à l'intérieur de la fenêtre graphique, puis sur « Sélectionnez des données »
  2. Une fenêtre « Sélectionner la source des données » apparaît, clic sur « Ajouter » dans partie de gauche « Entrées de légende (série) »
  3. Une fenêtre « Modifier la série » apparaît, dans « Nom de la série » Clic sur le bouton Image d'une flèche vers le haut
  4. Sélectionner dans la feuille de calcul la cellule contenant le nom de la série ici B2 « Nb de 2ème place » et Clic sur Image d'une flèche vers le bas
  5. Clic sur OK
  6. Dans « Valeurs de la série » Clic sur le bouton Image d'une flèche vers le haut
  7. Sélectionner dans la feuille de calcul la cellule contenant les valeurs de la série ici C2:C9 et Clic sur Image d'une flèche vers le bas
  8. Clic sur OK
  9. Vérifiez que vous obtenez le résultat suivant :

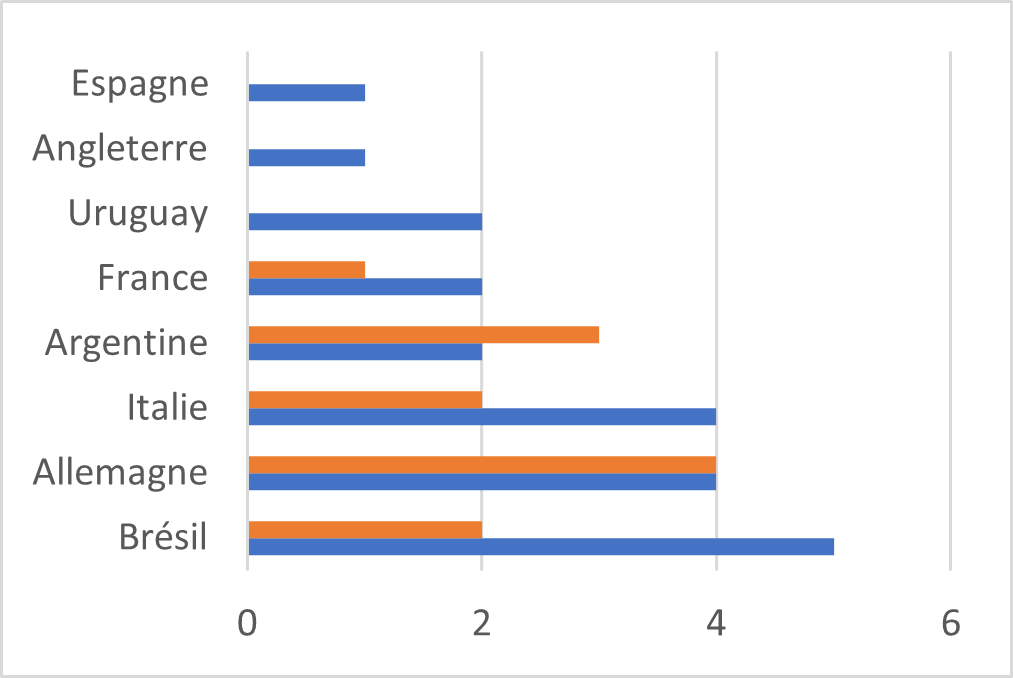

    10. Capture d'écran montrant le graphique attendu

  10. Mettez en forme le graphique comme suit:

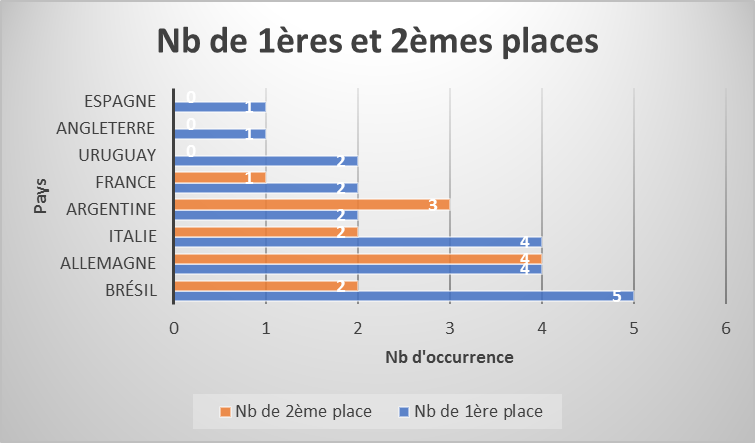

    Capture d'écran montrant la mise en forme du graphique attendu ( avec un titre et des légendes)


icone remarque importante Remarque importante

Le titre précédent Nb de 1ère place qui avait été mis par défaut (car il n'y avait qu'une seule série) disparaît naturellement.


symbole play video Démonstration : Mettre en forme un graphique Partie 2



icone à vous de jouer À vous de jouer !




Graphiques en secteurs

Nous allons étudier un deuxième type classique de graphique pour représenter cette même sorte de séries de données : le graphique en secteurs appelé également le graphique en camembert.

Mis à part le choix initial du type de graphique, la procédure de création décrite précédemment dans le cadre du graphique à barres est générique : l'ajout de séries, la spécification des noms des séries, des valeurs associées ainsi que des noms relatifs aux valeurs sont similaires. L'objectif de cette section est de reproduire le graphique suivant.

icone à vous de jouer À vous de jouer ! Créer un graphique à secteur 2D

  1. Création du graphique à secteur :
    • Clic sur l'onglet du ruban « Insertion »
    • Dans la partie « Graphiques »
    • Clic sur le bouton « Insérez un graphique en secteurs ou en anneau »
    • Clic sur bouton du type Secteurs 2D / Secteurs

  2. En reprenant exactement la procédure d'ajout de la série « Nb de 1ère place » reproduisez le graphique ci-dessous :

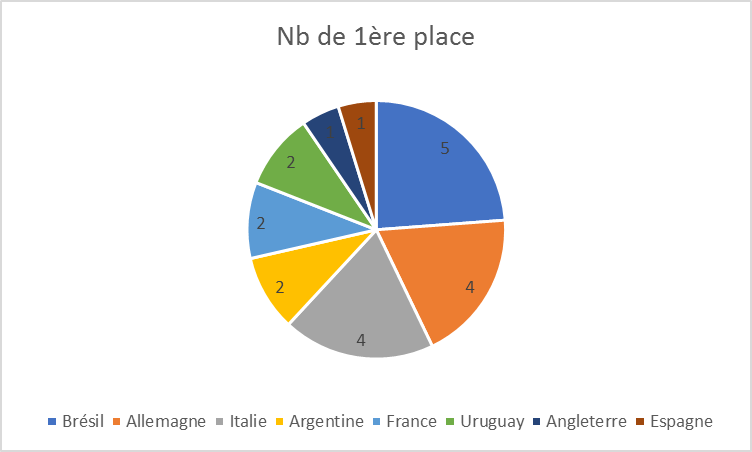

Capture d'écran montrant le graphique Secteurs 2D attendu avec le titre et les legendes

symbole play video Démonstration : Créer un graphique type Secteurs 2D/3D

icone à vous de jouer À vous de jouer ! Créer un graphique à secteur 3D

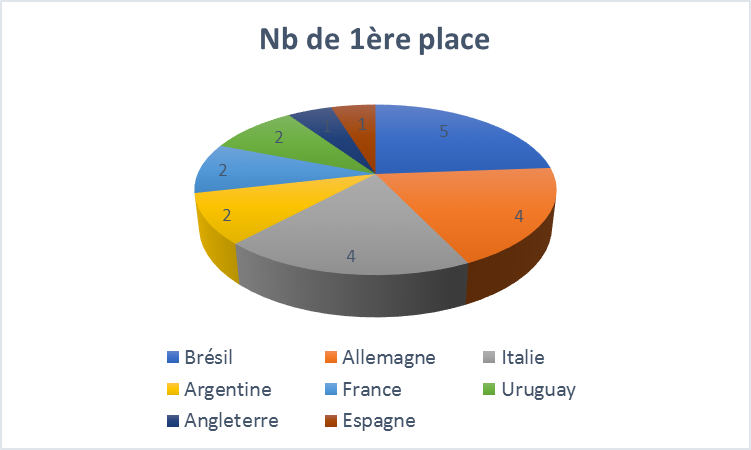

De façon similaire créez un graphique en secteurs 3D pour un effet plus moderne comme ci-dessous !

Capture d'écran montrant le graphique précédent format 3D


Graphiques radar

Nous allons utiliser également un troisième type de graphique pour représenter cette même sorte de séries de données mais de façon plus riche. En effet, nous allons représenter plusieurs séries sur un même graphique : le nombre de 1ère, 2ème et 3ème place comme ci-dessous.

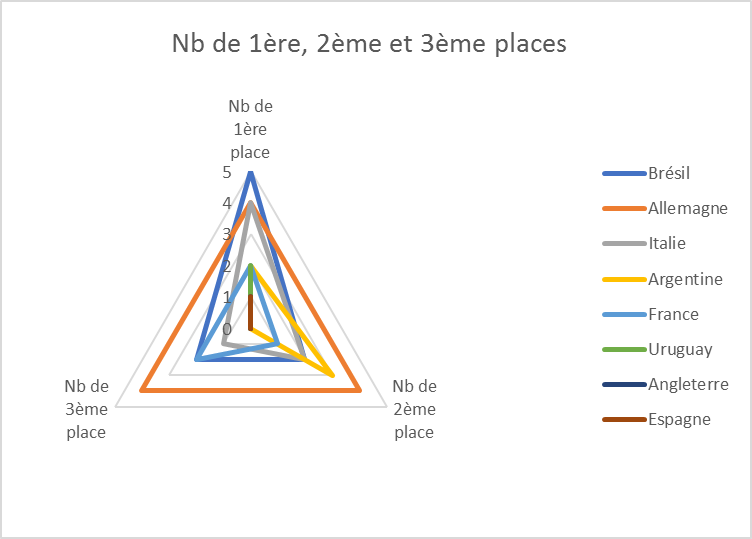

Capture d'écran montrant le résultat du graphique Radar attendu

Grâce à ce graphique, on remarquera que même si le Brésil a le plus de victoires en coupe du monde, l'Allemagne est un pays très performant en raison de sa forte présence sur les podiums.

icone à vous de jouer À vous de jouer ! Créer un graphique type radar

  1. Création du graphique type radar :
  • Clic sur l'onglet du ruban « Insertion »
  • Dans la partie « Graphiques »
  • → Clic sur le bouton « Insérez un graphique en cascade, en entonnoir ... ou en radar »
  • → Clic sur bouton du type Radar / Radar
  1. En reprenant la procédure d'ajout de séries précédente, ajoutez une série pour chacun des 8 pays. Les valeurs associées à un pays doivent être celles donnant le nombre de 1ère, 2ème et 3ème places de chacun d'eux. Par exemple pour la série de nom « Brésil », les valeurs correspondantes sont dans la plage B2:D2 et ainsi de suite.
  2. Mettez en forme le graphique afin de reproduire un rendu similaire à la figure précédente.

symbole play video Démonstration : Créer un graphique type radar et sélectionner des données


Il est possible de donner l'ensemble des 8 séries en même temps. Regardez la vidéo suivante pour savoir comment faire et gagner en efficacité pour la réalisation de vos graphiques.

symbole play video Démonstration : Intervertir des lignes et colonnes dans un graphique


4.3 Graphiques pour des séries de nombres évoluant dans le temps

Ce type de cas concerne typiquement des séries temporelles comme l'évolution du nombre d'habitants dans une ville d'années en années, l'évolution de la consommation d'électricité d'heure en heure etc. Contrairement au cas précédent sur les statistiques de la coupe du monde de foot, où la série représentait des nombres répartis selon des catégories qui n'ont pas de relation d'ordre (les pays), dans le cas que nous abordons les catégories sont ordonnées (les années, les heures, etc).

Nous allons utiliser un autre jeu de données afin d'illustrer par l'exemple la création de graphique de courbes qui est typiquement le cas de visualisation qui concerne cette sorte de données.

icone à vous de jouer À vous de jouer ! Créer un graphique type courbes

  1. Dans le même classeur ouvert précédemment Seance4Graphiques, sélectionnez la feuille intitulée « BBT-GOT ». Ces données représentent le nombre de vues (en millions aux USA) de chaque saison de deux séries populaires « Big Bang Theory » (BBT) et « Game Of Thrones » (GOT). Ce sont bien des séries de données « évoluant dans le temps » et dont les catégories sont ordonnées puisque la saison 1 est avant la saison 2 qui est avant la saison 3 etc.

  2. Création du graphique des courbes :
  • Clic sur l'onglet du ruban « Insertion »
  • Dans la partie « Graphiques »
  • → Clic sur le bouton « Insérez un graphique en courbes ou en aires »
  • → Clic sur bouton du type Courbe 2D / Courbe
  1. En reprenant la procédure d'ajout de séries précédente, ajoutez une série pour BBT et une série pour GOT.

  2. Mettez en forme le graphique obtenu afin d'obtenir la figure ci-dessous.

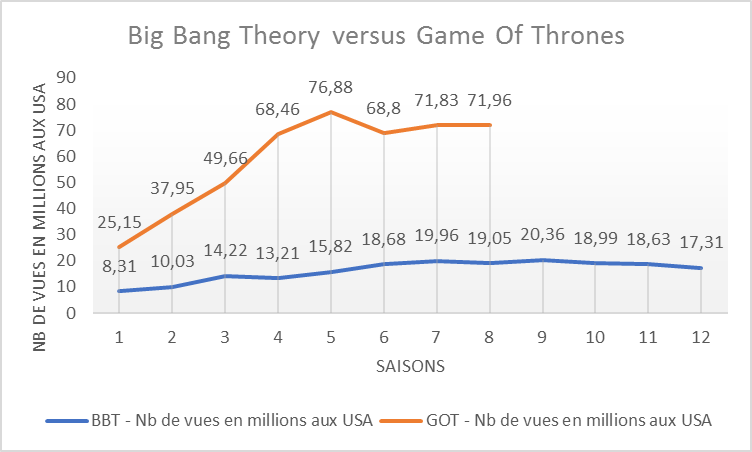

Capture d'écran montrant la mise en forme du graphique attendu


symbole play video Démonstration : Créer un graphique type Courbes 2D


icone à vous de jouer À vous de jouer !



icone à vous de jouer À vous de jouer ! Créer un graphique type histogramme

  1. Dans le même classeur ouvert précédemment Seance4Graphiques, sélectionnez la feuille intitulée « Notes ». Vous retrouvez une table de données que vous connaissez déjà.

  2. Reproduisez l'histogramme groupé ci-dessous en un minimum de temps ! (Astuce : donnez l'ensemble de la table pour une saisie simultanée des séries et non une à une)

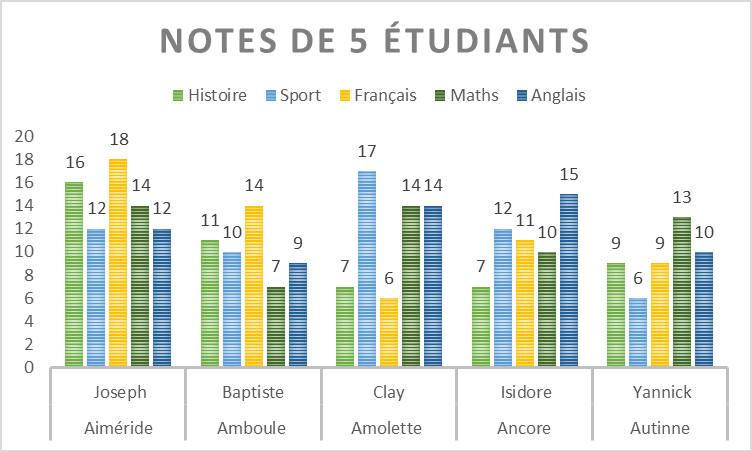

Capture d'écran montrant le graphique attendu avec les différentes mises en forme


symbole play video Démonstration : Créer un graphique type histogramme 2D
